バッテリーパック生産ライン

1. バッテリーおよびセル試験装置

パック組立ラインは、主にバッテリー容量、サイクル時間、放電率などを検出するために、最初にリチウム電池セルの容量を分割する必要があります。

2. 絶縁紙貼付機

自動ハイランド大麦紙貼り付け機は、ハイランド大麦紙をバッテリーに貼り付けるために使用されます。5/6/9/10/11/13/22 などのチャネル紙貼り付け機があり、カスタマイズされた要件を受け入れます。

3. リチウムイオン電池選別機

バッテリーソーターを使用してバッテリーセルを高精度に選別し、選別範囲の値を自動的に設定できます。 選別コアの AC 内部抵抗と開回路電圧は、コアの一貫性を確保するためにペアになっています。

4. CCD試験機

セル極性テスター(CCDテスター)は、バッテリーの極性が自動スポット溶接治具に正しくセットされているかをテストするための装置です。 自動スポット溶接機と併用することで、手作業による配置ミスによるバッテリーのショートによる重大な事故を回避できます。

5. バッテリースポット溶接機

電池パック スポット溶接機の主な機能は、多数のリチウム電池を含むニッケル シートをグループ パックに溶接することです。

18650、21700、26650、32650、32700 バッテリー パックの溶接および組み立て用に、ガントリー スポット溶接機、現在の 5000A 8000A 10000A オプション、AC、DC インバーターおよびトランジスター電源を備えた自動片面および両面スポット溶接機があります。

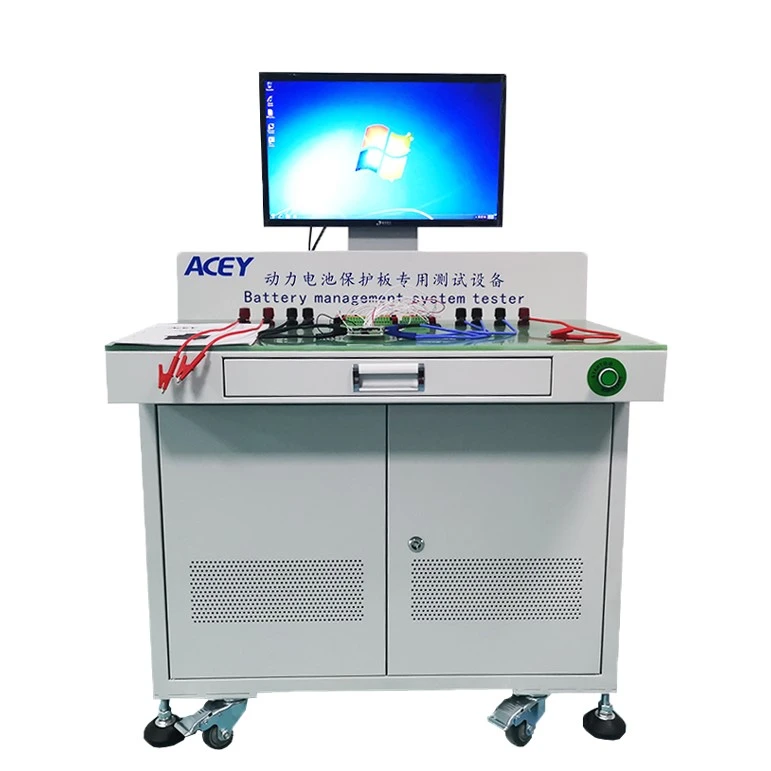

6. BMS 試験機

リチウム電池保護板の安全性試験に使用され、保護板の機能指標が妥当なパラメータ内にあるかどうかを検出し、一連の試験基準をスタッフに提供し、生産効率の向上と品質の促進に役立ちますコントロール、市販の保護ボードの一般的なタイプと互換性があり、口で正（分割）、口で負（分割）、正電荷保護、負放電保護など。製品は主に生産試験、入荷材料で使用されますテスト、品質管理、R & D テストおよび他の側面。

7. バッテリー総合テスター

電池総合試験装置は、完成した電池の性能を迅速かつ正確に試験するための装置です。 主なテスト項目には、開回路電圧、AC 内部抵抗、放電テスト、放電過電流テスト、短絡保護テスト、充電テスト、充電保護テストが含まれます。 このシステムは、電圧と電流の変換に 32- ビット アーム プロセッサと 16- ビット アド コンバータを採用しています。 同様のデバイスと比較して、テスト速度が速く、テスト精度が高く、複数のデバイスを同時に実行できるという利点があります。

8. 熱収縮包装機

熱収縮機は、円筒形および組み合わせたバッテリーの熱収縮包装プロセス用に設計されており、遠赤外線と循環風加熱技術の組み合わせを使用して、バッテリーのプラスチックカバーの均一な熱収縮、美しい変形、および高濃度を保証します。

9.バッチおよび日付コーディングインクジェットプリンター

コーディング機は、メーカー、モデルを含むバッテリーの情報とともにバッテリーの外面にスプレーされます。 製造年月日、電圧、容量。 エネルギー、生産バッチ番号など

10. 回生電池パック試験システム

老朽化したキャビネットは主に、完成したリチウム電池パックの充放電サイクルをテストするために使用されます。 テスト項目には、バッテリー充電保護電圧、放電保護電圧、容量などがあります。機器には、充電、放電、シェルビング、サイクルの 4 つのテスト ステップがあります。 対応するステップを編集することにより、設定されたプロセスに従ってバッテリーをテストできます。
