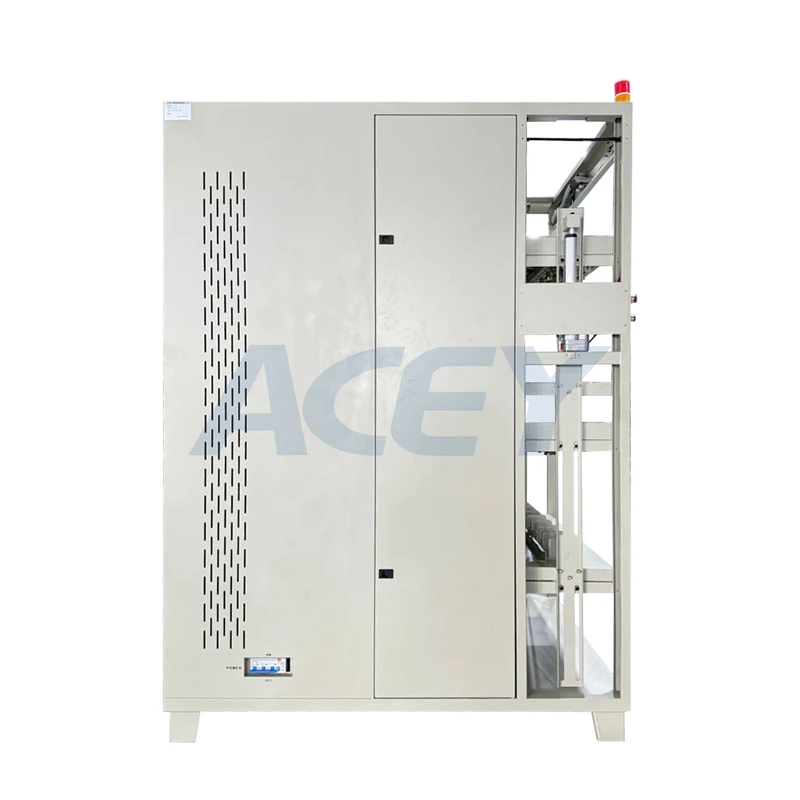

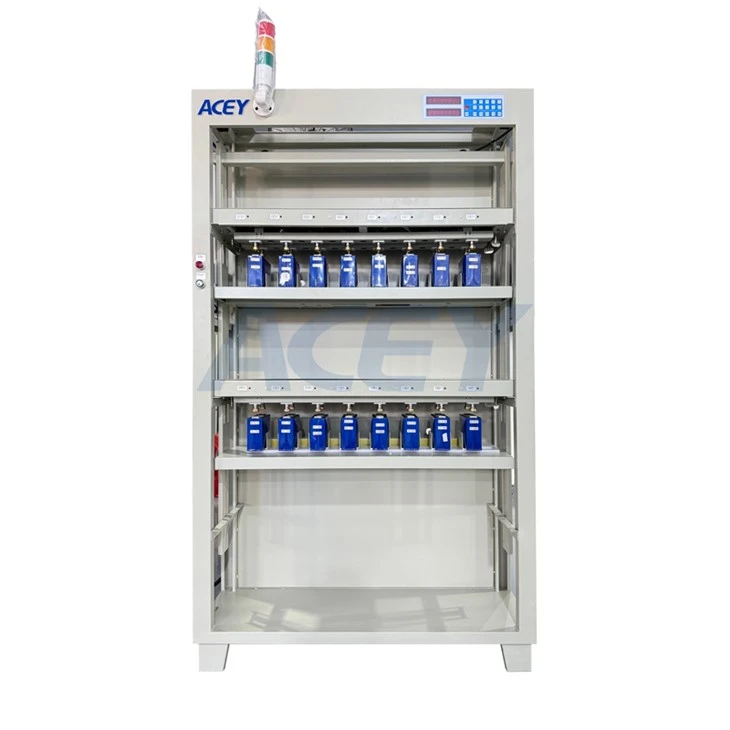

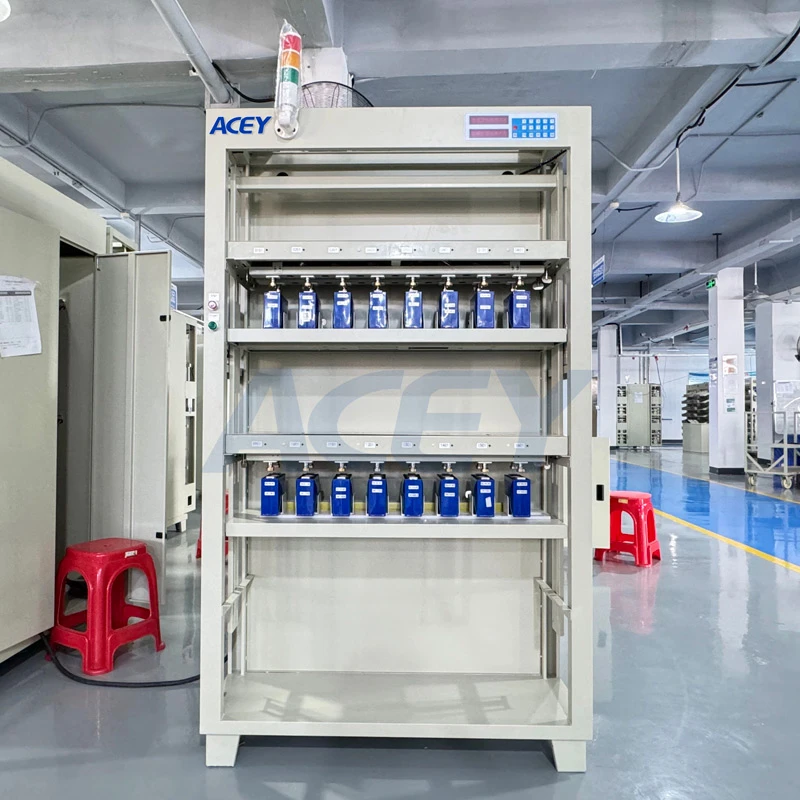

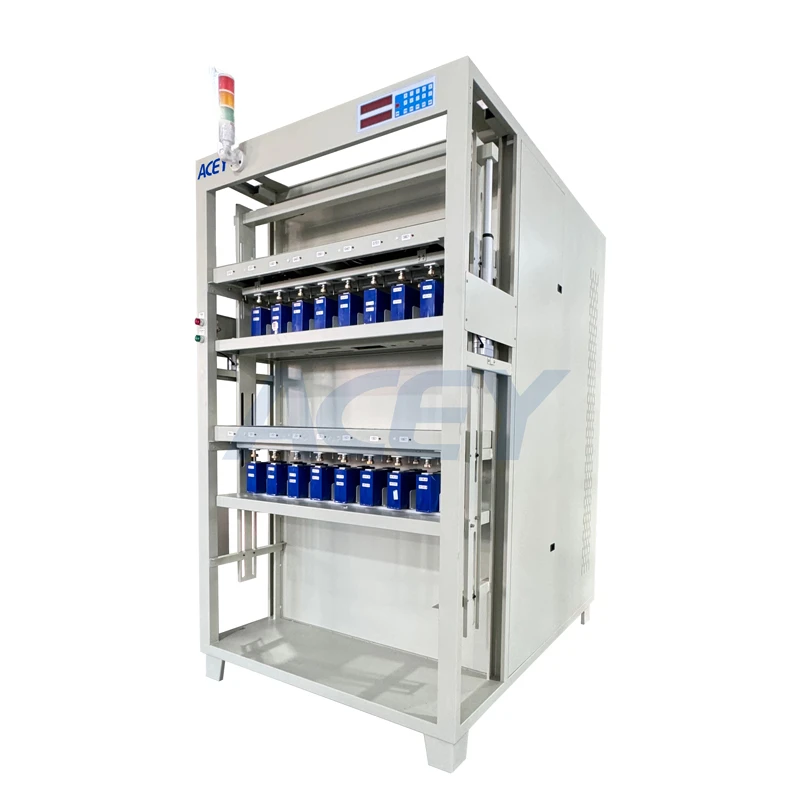

5V 300A 16 チャンネル エネルギー フィードバック 角形バッテリー セル グレーディング マシン

機器チャンネル数

マシン全体で16chあります

外形寸法

長さ750×幅1008×高さ1700mm

ケースカラー

標準グレー/ブラック (カスタマイズ可能)

クランプタイプ

フラットヘッドクランプ (クロコダイルクランプはオプション)

クランプ形状

パワーセルプローブクランプ

クランプ間隔

アクティブクランプパレット

チャネル制御モード

各チャネルは個別に開始、停止、一時停止、継続、保護できます。

各チャンネルには独立した定電圧と定電流があります。ハードウェア制御回路

各チャンネルの充電電流と放電電流の精度はソフトウェアによって自動的に校正可能

動作電源

三相5線式AC380V±10%、50Hz

力率

0.99 以上

交流電流歪率

2%以下

機械全体の効率

75% 以上の充電

フィーダネットワークの変換効率

70%以上

消費電力仕事

29KW以下

設備故障率

<1%

労働環境

気温-10~40度。相対湿度 80%

放熱モード

自然風導入、上方排気

電圧測定範囲

DC0~5V

バッテリー電圧範囲

DC 0~4.5V を充電します。放電 DC4.5~2V

定電圧範囲

DC2～4.5V

電圧精度

±(0.05% 読み取り値 + 0.05% フル)、分解能比 1mV

電圧安定性

(±1mV)以下

電流レンジ

充電 DC 3000mA-300A

放電 DC 3000mA-300A

電流精度

±(0.05% 読み取り値 + 0.05% フル)、分解能比 1mV

電流の安定性

(±1mA)以下

制御モード

コンピュータ制御、スキャン機能でキャビネット全体を制御できます

通信モード

485sポート通信(ポートレート57600)/TCP

プロセス設定

最大32ステップ、256サイクルまで設定可能

充電モード

定電流。一定の圧力。定電流および定圧力

充電停止条件

電圧、電流、時間、容量、－△v

放電モード

永久的な流れ、一定の出力、一定の抵抗

放電カットオフ条件

電圧、時間、容量

保護機能

過電圧、不足電圧、過電流、不足電流、過容量保護、電源オフ保護、データブレークポイント回復

時間枠

0~3000 分 / ステップイン分

時間精度

±0.1%以下

抜き取り検査サイクル

1秒-60秒はオプション

バッテリーの仕分け

容量、時間、開放電圧、放電プラットフォームなどに応じて分割します。

データ処理

電圧、電流、時間、容量などを記録し、定電流充電率、容量損失、放電効率、平均電圧、中央値電圧を自動的に計算し、データ曲線とサイクル図を提供します。テキスト、エクセル、ワード、MDB形式のデータファイルを出力可能

ソフトウェアの基本機能

1. ソフトウェアは、手動一時停止継続、ソフトウェアシャットダウン継続、停電、機器通信の切断、異常停止継続など、さまざまな接続をサポートします。

2. バーコードスキャン、一次元コードスキャン、QRコード、チャンネルジャンプスキャン、ローディングスキャンおよびその他のスキャン方法をサポートします。

3. ローカルテスト詳細データストレージ、各チャネルの現在のテストデータと履歴データをいつでも表示でき、データと曲線に対応する2つの方法があり、単一またはバッチ形式でExcelレポートをサポートし、テスト終了自動データを設定できます。必要に応じて輸出します。

4. 容量の並べ替えをサポートし、バッテリーの並べ替えをグレード付けします。

5. テスト後の適格判定をサポートし、指定されたサイクル容量、電圧、時間、その他の情報に従って合否結果を判定します。

6.さまざまなステップ保護とグローバル電圧、電流、温度異常保護、および異常アラームをサポートし、バッテリーパックの過充電、過放電保護テストをサポートします。

7. サポートチャネルパラレル（機器による）。

8.単位変換をサポートします。

9.データベースサーバーのバックグラウンドストレージまたはMESドッキングをサポートします。

10. ソフトウェアのオフライン保護。
